覆蓋膜-----即通常所說COVERLAY，其作用是使柔性電路板不受塵埃、潮氣、化學藥品的侵蝕以及減少彎曲過程中應力的影響，主要起絕緣作用,那么下面就讓手機fpc廠家簡單介紹下FPC覆蓋膜手工貼合的流程方法:
首先做好準備工作: 檢查烙鐵有沒有電及清潔烙鐵渣、刀筆、無塵紙；覆蓋膜材料。
覆蓋膜貼合方法：
1、檢查覆蓋膜和膠膜是否有漏沖、漏鉆、多鉆孔、沖壞、覆蓋膜毛刺過大等現象并用包封清潔機清理表面塵物；
2、整理并清潔工作臺面,將待貼板清潔的覆蓋膜及電烙鐵等工具放于固定位置；
3、檢查待貼板是否有氧化、雜物、灰塵等,如發現有以上不良項目,則返工或清潔干凈再貼；
4、貼覆蓋膜按照工藝要求及MI資料進行操作,嚴格按照板上的"C"標記線及焊盤或?qū)ξ豢走M(jìn)行對位,對于有焊盤的板,在貼覆蓋膜時露焊盤四周要均勻。

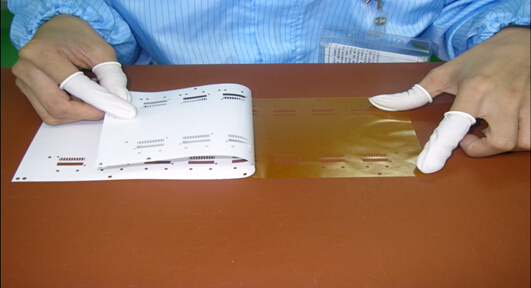

5、揭下覆蓋膜正確方法:將覆蓋膜放在光臺上,離形紙朝上,覆蓋膜朝下,一手按住覆蓋膜一邊然后慢慢把離形紙揭下；

手機fpc廠

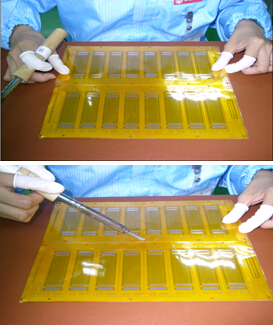

6、當覆蓋膜與板的"C"標記線對齊,并確保無誤后,用電烙鐵固定,使覆蓋膜不能偏移或脫落即可，當烙鐵固定時不能燙在產品上；

手機fpc

7、單面復合:貼好的膠膜板進行過機，溫度是160°-165°之間,過機后待冷卻，撕下膠膜離型紙，按照對位孔貼進行單面復合、自檢。
二、覆蓋膜貼合注意事項：
1、整個操作過程必須戴手套和手指套，只能露兩個大拇指，防止板面氧化、手指?。?br /> 2、過程必須保持清潔，防止板面和復合板里面殘留異物；
3、注意檢查：覆蓋膜破損、有毛刺，不可貼，若有板面皺折，板面漲縮、霧狀、刮傷等異常情及時反饋和處理；
4、工作時間不可以戴手鏈、手表等金屬首飾，避免刮傷板面；
5、所有線路板為電鍍錫、金時需確認覆蓋膜要留電鍍邊；
6、拿烙鐵時注意方式，不能超出手柄，以免燙傷；
您學會了嗎？
